基于ARM926EJ-S的SAM9G45具有經常被要求的用戶界面功能和高數據率連接的組合，包括LCD控制器、電阻式觸摸屏、相機接口、音頻、10/100以太網和高速USB以及SDIO。SAM9G45的處理器以400MHz的速度運行，并有多個100+Mbps的數據速率的外設，它的性能和帶寬為網絡或本地存儲媒體提供了充分的使用體驗。SAM9G45支持用于程序和數據存儲的DDR2和NAND Flash存儲器接口。內部133MHz多層總線結構與37個DMA通道相關，雙外部總線接口和分布式存儲器包括64K字節的SRAM，可配置為緊耦合存儲器（TCM），維持處理器和高速外圍設備所需的高帶寬。I/O支持1.8V或3.3V操作，可獨立配置存儲器接口和外圍I/O。這一特點完全消除了對任何外部電平轉換器的需求。SAM9G45電源管理控制器具有高效的時鐘門控和電池備份部分，可最大限度地降低活動和靜止模式下的功耗。





特點

- 400 MHz ARM926EJ-S™ ARM® Thumb® 處理器

- 32KB數據緩存，32KB指令緩存，MMU

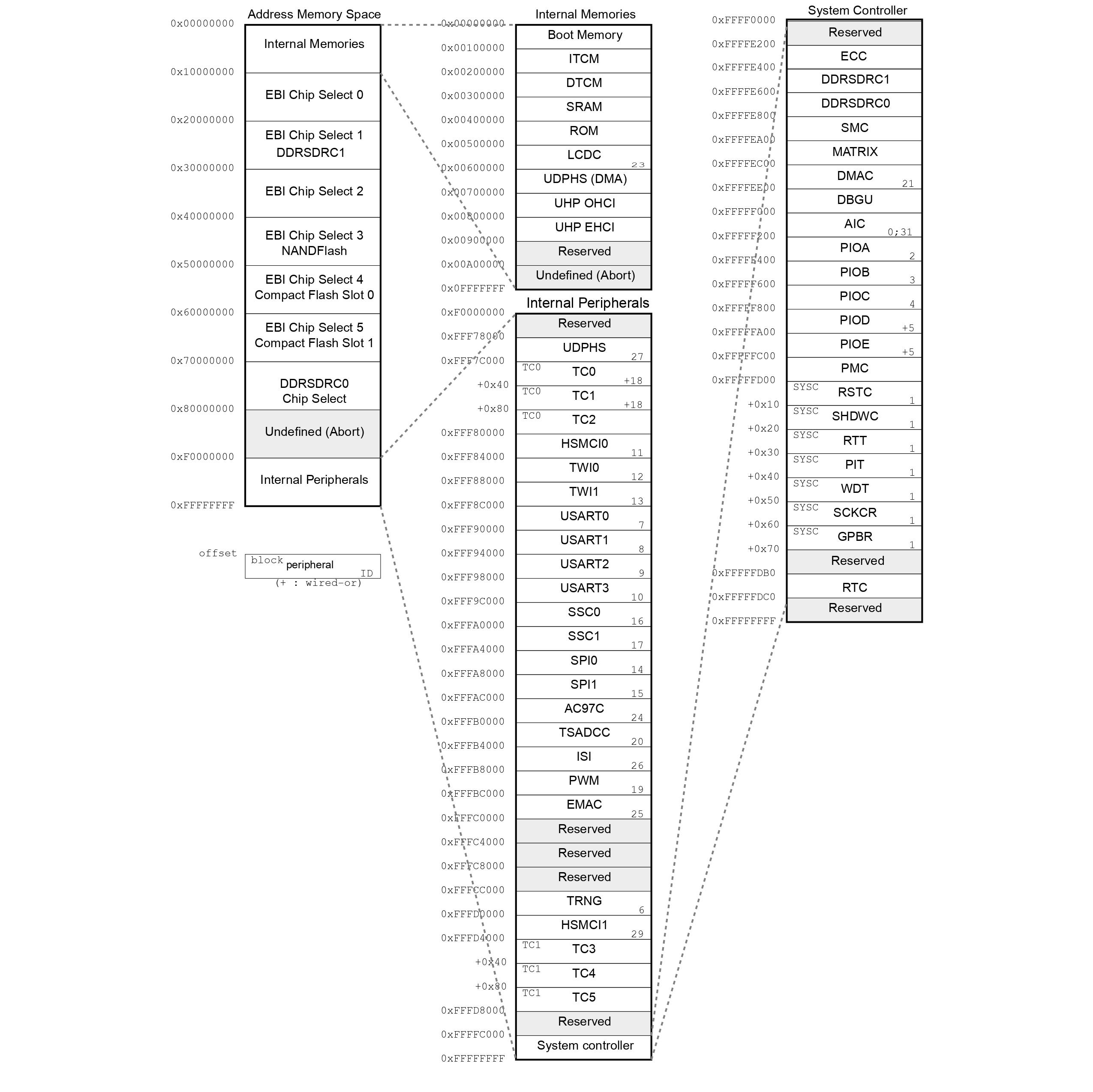

- 存儲器--DDR2控制器 4組DDR2/LPDDR，SDRAM/LPSDR

- 外部總線接口支持4組DDR2/LPDDR、SDRAM/LPSDR、靜態存儲器、CompactFlash、帶ECC的SLC NAND閃存。

- 一個64K字節的內部SRAM，通過TCM接口以系統速度或處理器速度進行單周期訪問

- 一個64K字節的內部ROM，嵌入啟動程序



- 外圍設備

- LCD控制器，支持STN和TFT顯示器，最高1280*860

- ITU-R BT.  601/656圖像傳感器接口

- 帶有片上收發器的USB設備高速、USB主機高速和USB主機全速

- 10/100 Mbps以太網MAC控制器

- 兩個高速存儲卡主機（SDIO, SDCard, MMC)

- AC'97控制器

- 兩個主/從串行外設接口

- 兩個三通道16位定時器/計數器

- 兩個同步串行控制器(I2S模式)

- 四通道16位PWM控制器

- 兩個兩線制接口

- 四個具有ISO7816、IrDA、Manchester和SPI模式的USARTs

- 8通道10位ADC，支持4線制觸摸屏

- 受寫保護的寄存器

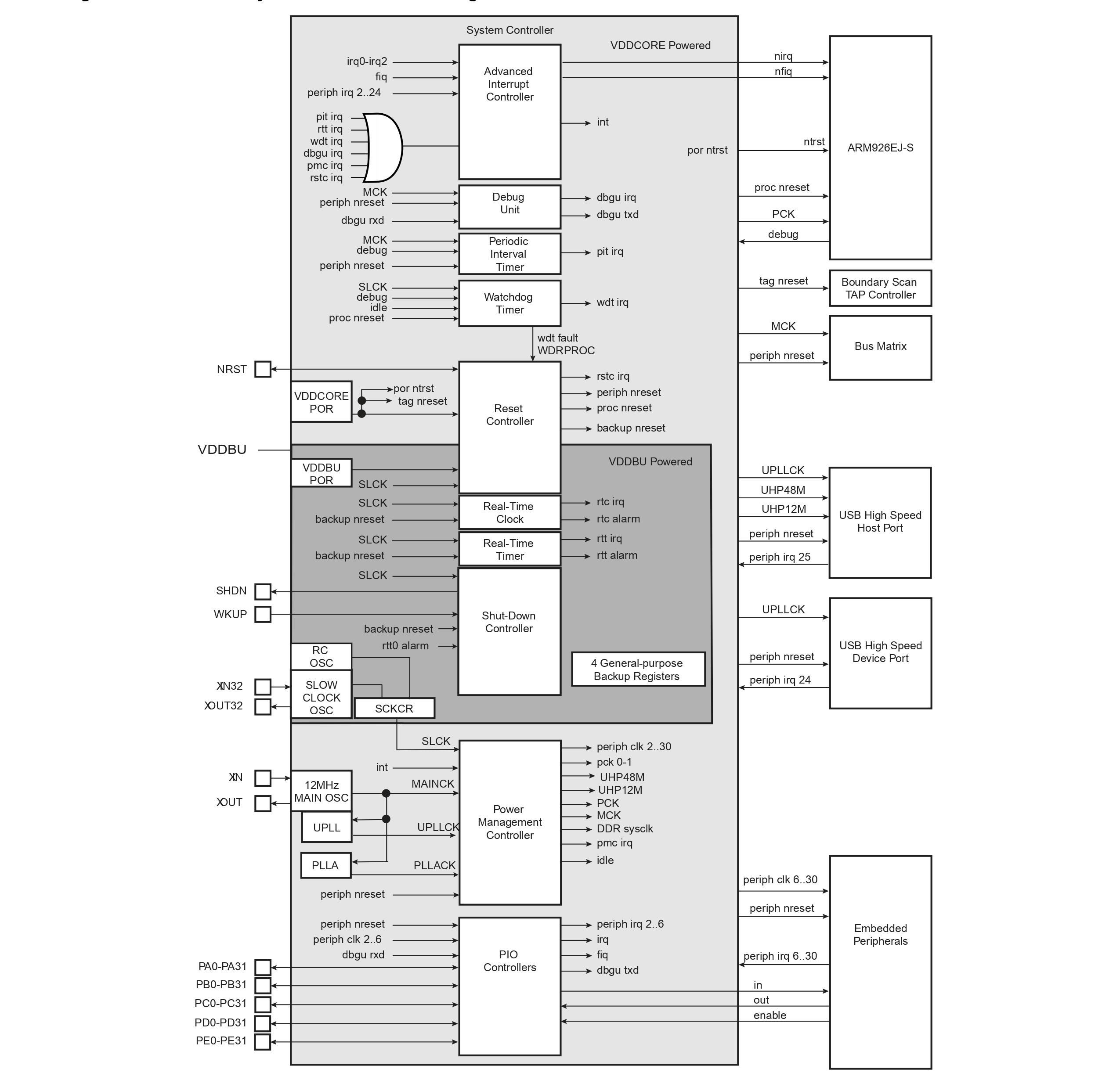

- 系統

- 133兆赫十二個32位層AHB總線矩陣

- 37個DMA通道-從NAND閃存、SDC卡、DataFlash®或串行DataFlash啟動

- 帶有片上電源復位的復位控制器

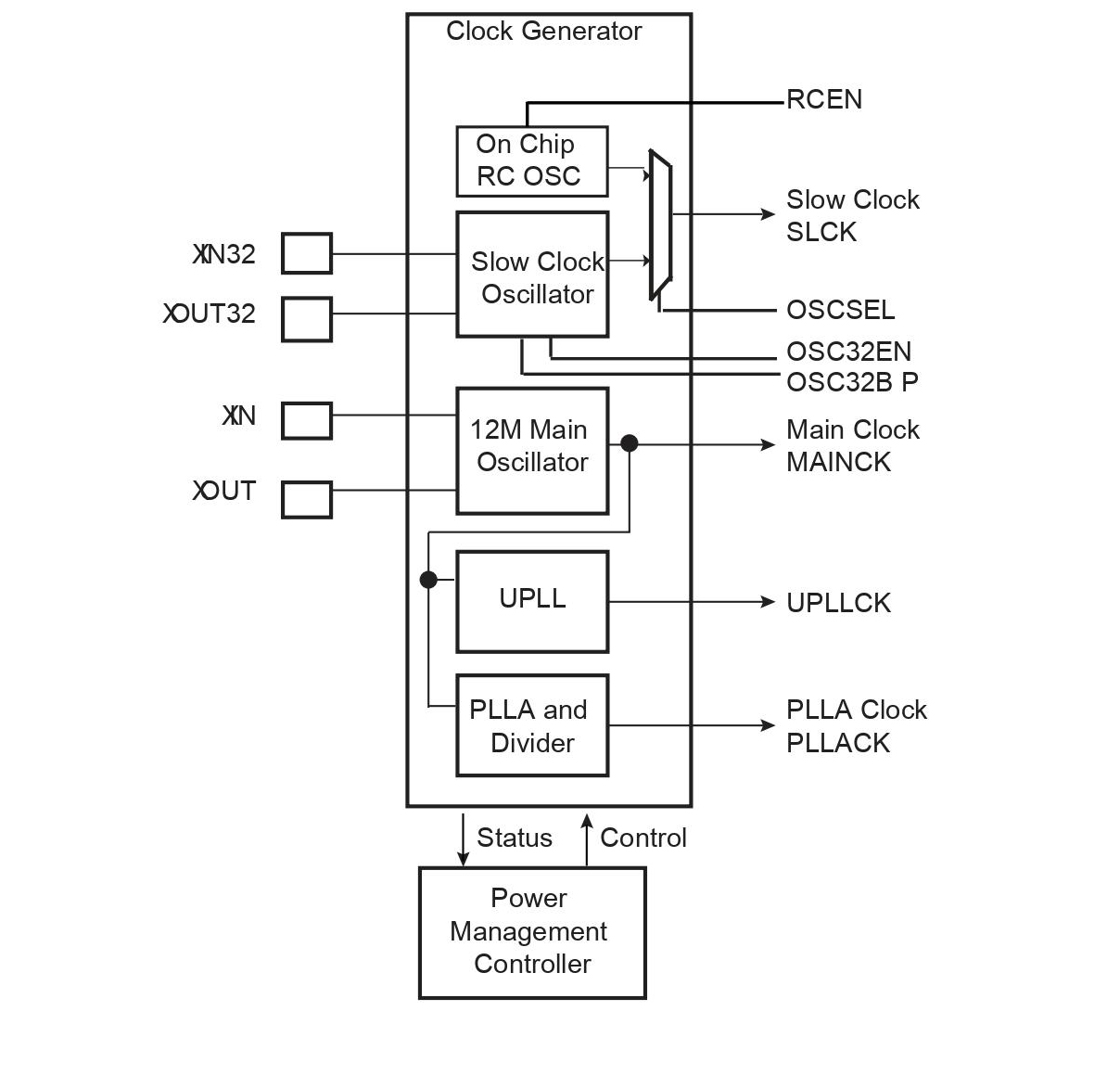

- 可選的32768赫茲低功耗和12兆赫晶體振蕩器

- 內部低功率32 kHz RC振蕩器

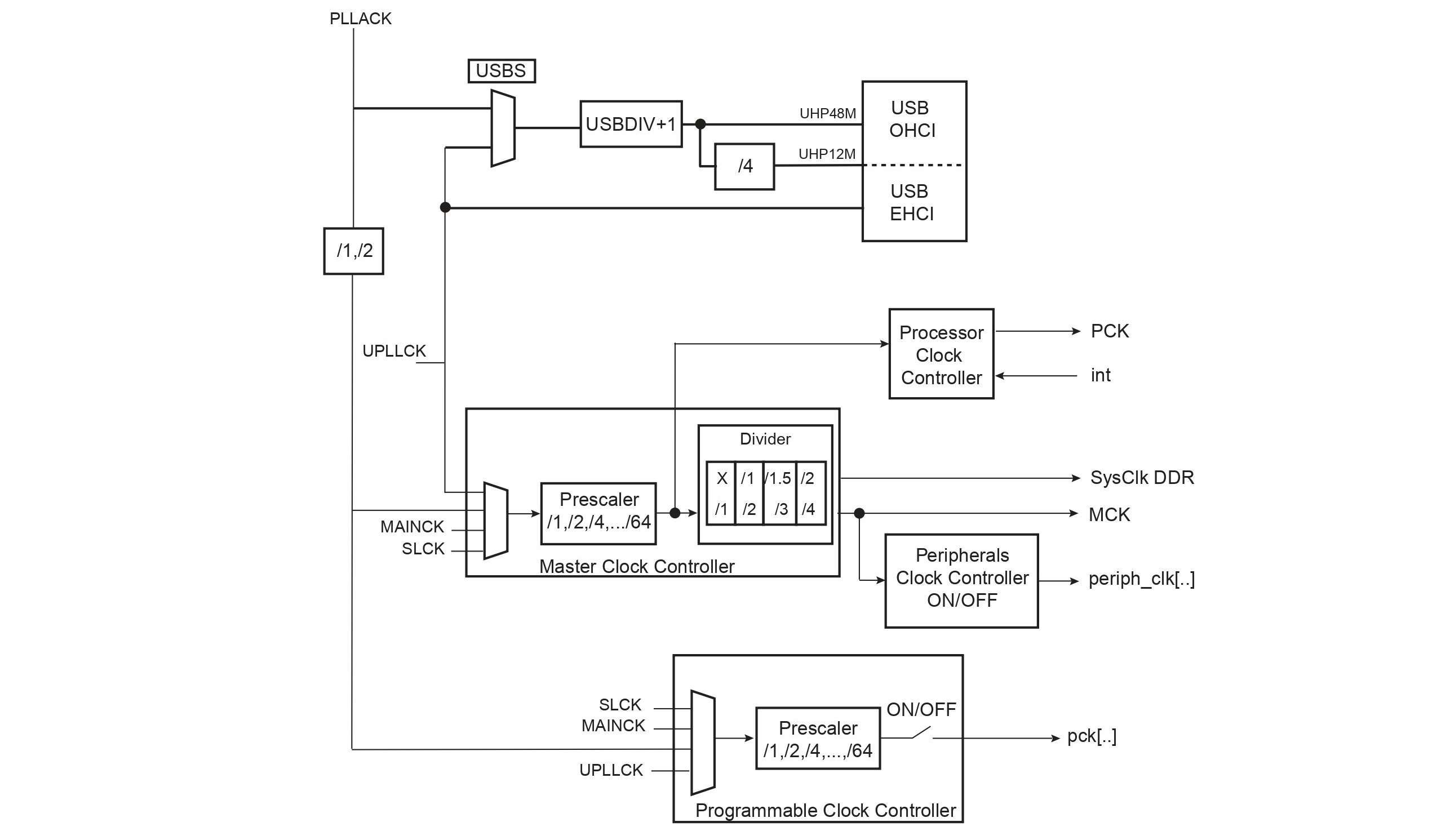

- 一個用于系統的PLL和一個為USB高速優化的480MHz PLL

- 兩個可編程的外部時鐘信號

- 高級中斷控制器和調試單元

- 周期性間隔定時器、看門狗定時器、實時定時器和實時時鐘



- 輸入/輸出

- 五個32位并行輸入/輸出控制器

- 160條可編程I/O線與最多兩個帶施密特觸發器輸入的外圍I/O復用



- 封裝

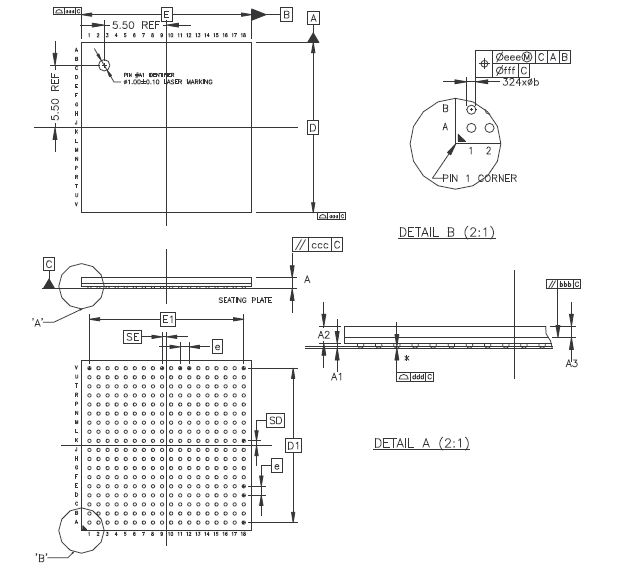

- 324球TFBGA，間距0.8毫米
